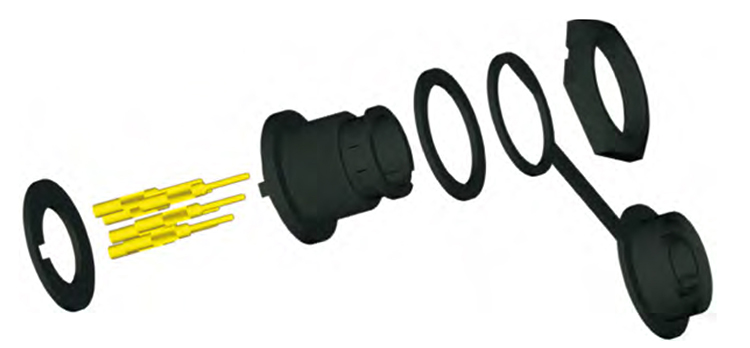

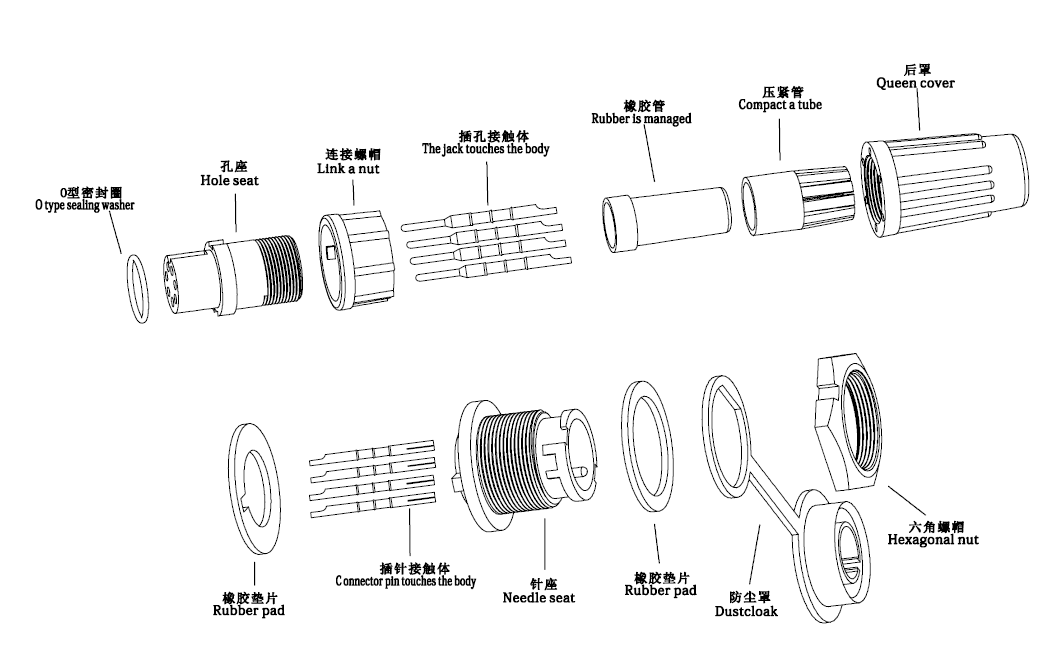

插头装配分解图
接插方式 | 卡扣连接 | 接线方式 | 焊接 |
螺纹连接 | |||
外壳材料 | 增强尼龙 | 接插次数 | 500 次 |
绝缘体 | 增强尼龙 | 温度范围 | -40℃ ~ +105℃ |
接触体材料 | 铜（镀银/ 金） | 电缆直径 | φ3mm ~ ≥ φ7.5mm |

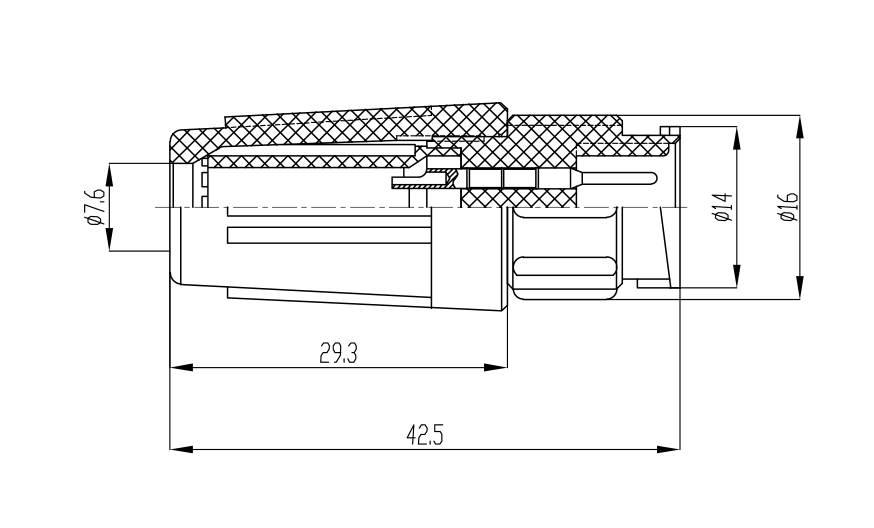

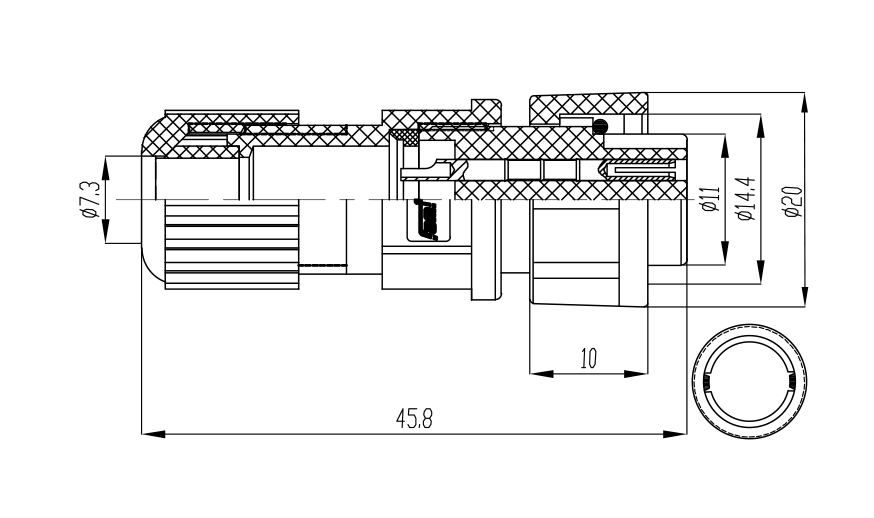

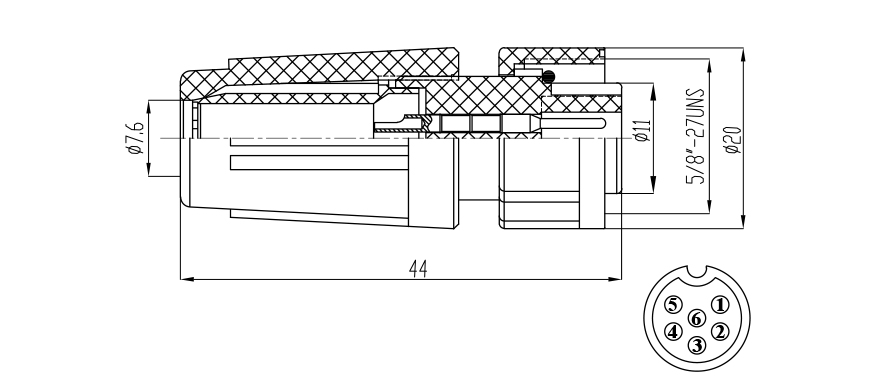

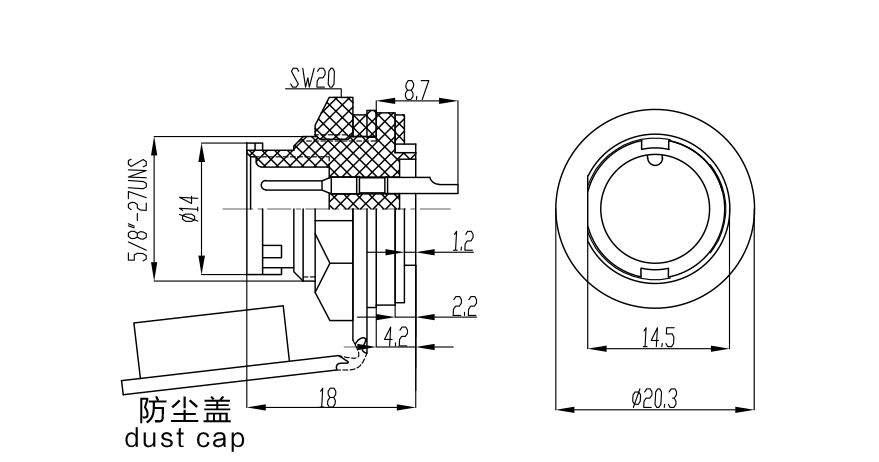

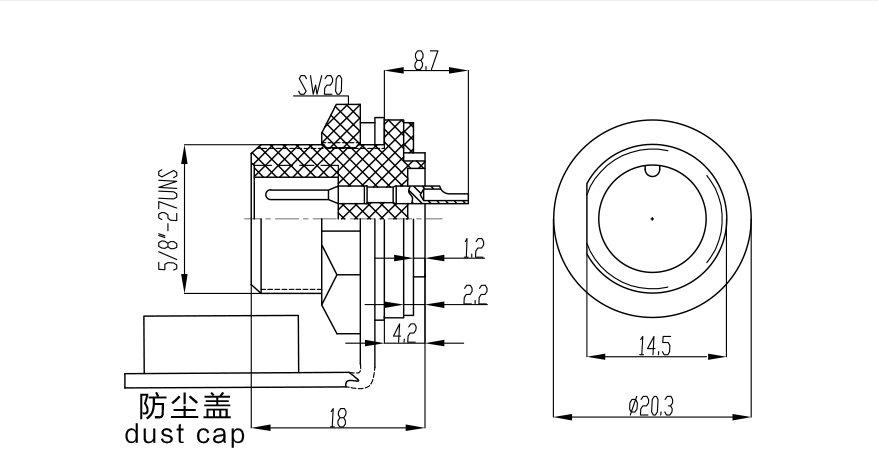

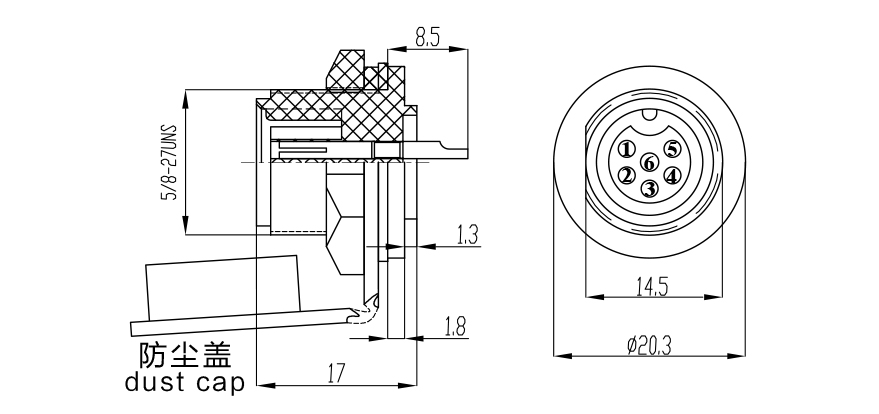

安装方式

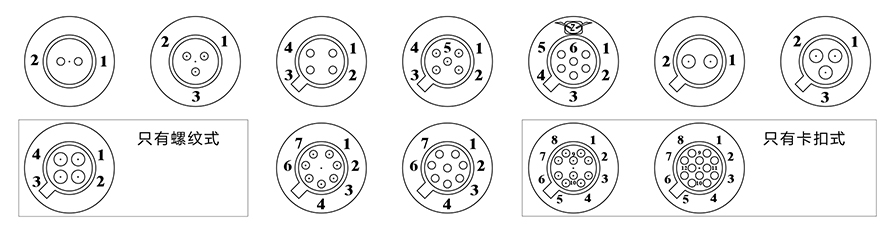

芯 数 | 2 | 3 | 4 | 2A | 3A | 4A | 5 | 6 | 7 | 8 | 10 | 12 |
额定电流/ 电压 | 10A-200V | 10A-200V | 10A-200V | 10A-200V | 10A-200V | 10A-200V | 10A-125V | 10A-125V | 10A-125V | 10A-125V | 10A-125V | 10A-125V |
工作电压（AC.V）分钟 | 260 | 260 | 260 | 260 | 260 | 260 | 200 | 200 | 200 | 200 | 200 | 200 |
耐电压（AC.V）分钟 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
绝缘阻抗（MΩ）DC500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
接触阻抗（MΩ）DC1A | 6 | 6 | 6 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
焊杯口孔径φ（mm） | 1.7 | 1.7 | 1.7 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
接触体孔径φ（mm） | 1.6 | 1.6 | 1.6 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
