接插方式 | 螺纹连接 | 接线方式 | 焊接 |
外壳材料 | 锌基合金（镀铬） | 接插次数 | 500 次 |
绝缘体 | 电木 | 温度范围 | -20℃ ~ +85℃ |
接触体材料 | 铜（镀银 / 金） | 电缆直径 | ≤ φ22mm |

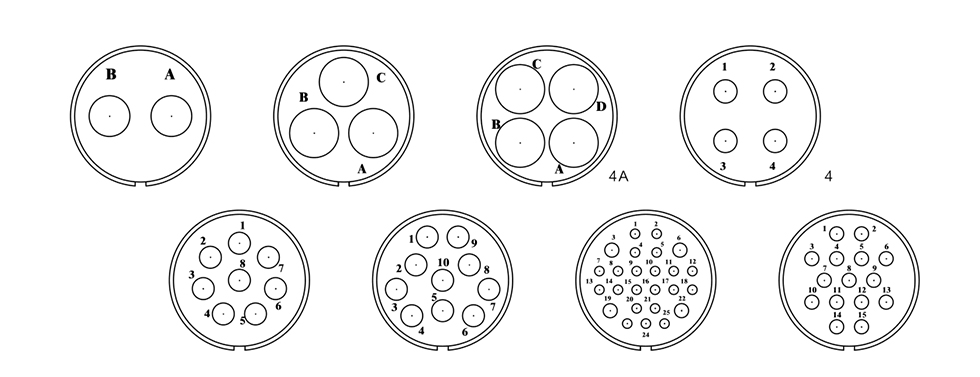

芯 数 | 2 | 3 | 4M | 4 | 8 | 10 | 15 | 25 |
额定电流 / 电压 | 80A 500V | 80A 500V | 60A 400V | 50A 250V | 50A 250V | 25A 250V | 20A 250V | 20A 250V/10A 250V |
工作电压（AC.V）分钟 | 600 | 600 | 600 | 500 | 400 | 300 | 300 | 300 |
耐电压（AC.V）分钟 | 3000 | 3000 | 3000 | 2500 | 2000 | 2000 | 2000 | 1800 |
绝缘阻抗（MΩ）DC500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
接触阻抗（MΩ）DC1A | 0.2 | 0.2 | 0.2 | 0.3 | 0.5 | 0.5 | 1 | 3 1.0 |
焊杯口孔径 φ（mm） | 10 | 10 | 10 | 5 | 5 | 5 | 3 | 1.6 3.0 |
接触体孔径 φ（mm） | 10 | 10 | 10 | 7 | 4 | 4 | 3 | 2.0 3.0 |
