接插方式 | 螺纹连接 | 接线方式 | 焊接 |
外壳材料 | 锌基合金（镀铬） | 接插次数 | 500 次 |
绝缘体 | 增强尼龙 | 温度范围 | -20℃ ~ +85℃ |
接触体材料 | 铜（镀银/ 金） | 电缆直径 | ≤ φ18mm ~ ≤ φ20mm |

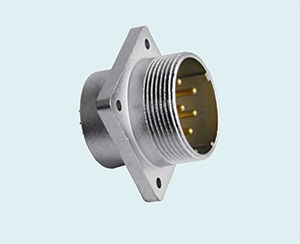

安装方式

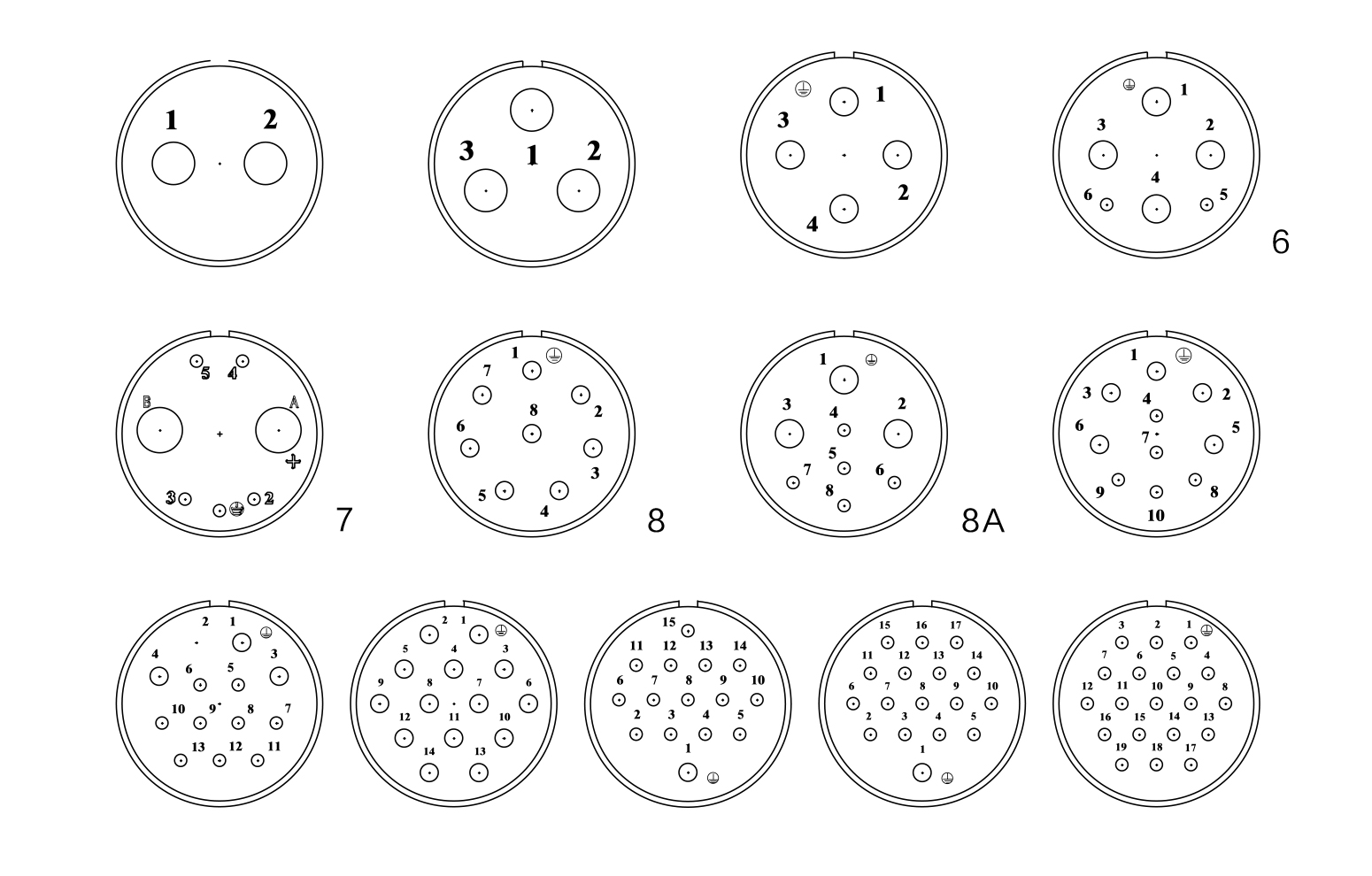

芯 数 | 2 | 3 | 4 | 6 | 7 | 8 | 8M | 10 | 13 | 14 | 15 | 17 | 19 |
额定电流/ 电压 | 80A-500V | 80A-500V | 50A-500V | 25A-380V/ 10A-250V | 80A-380V/ 10A-250V | 25A-380V | 25A-380V/ 10A-250V | 25A-380V/ 10A-250V | 25A-380V/ 10A-250V | 25A-220V | 25A-380V/ 10A-250V | 25A/380V10A /250V | 10A/250V |
工作电压（AC.V）分钟 | 800 | 800 | 800 | 500 | 500/380 | 500 | 500/380 | 500/380 | 500/380 | 250 | 380 | 380 | 380 |
耐电压（AC.V）分钟 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
绝缘阻抗（MΩ）DC500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
接触阻抗（MΩ）DC1A | 0.3 | 0.3 | 0.5 | 0.3 | 0.3 | 1.0 | 0.5 | 1 | 1 | 1.0 | 1 | 1 | 2.5 |
焊杯口孔径φ（mm） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 3.0 | 5.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 1.5 |
接触体孔径φ（mm） | 5.5 | 5.5 | 3.6 | 3.6 | 5.5 | 2.4 | 3.6 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 0.2 |
