接插方式 | 螺纹连接 | 接线方式 | 焊接 |
外壳材料 | 锌基合金（镀铬） | 接插次数 | 500 次 |
绝缘体 | 增强尼龙 | 温度范围 | -20℃ ~ +85℃ |

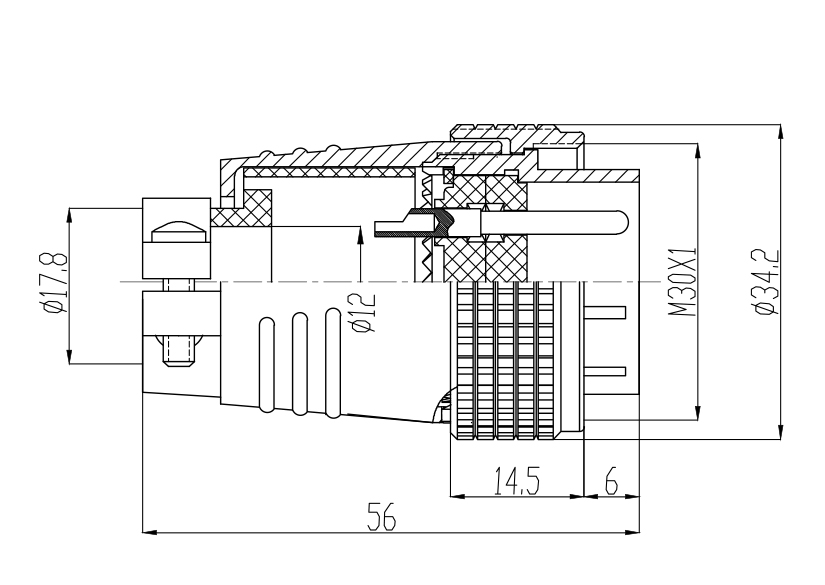

接触体材料 | 铜（镀银/ 金） | 电缆直径 | ≤ φ12mm ~ ≤ φ17.8mm |

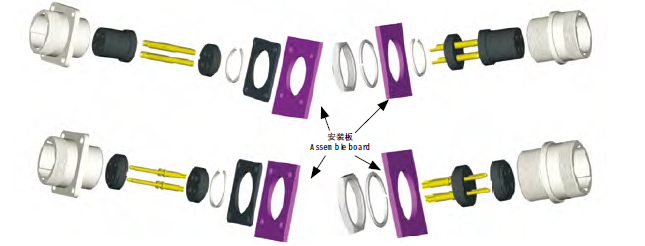

安装方式
芯 数 | 2 | 3 | 4 | 4M | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
额定电流/ 电压 | 25A-400V | 25A-400V | 25A-400V | 25A-300V | 23A-300V | 23A-300V | 23A-300V | 20A-250V | 20A-250V | 10A-150V | 10A-150V |
工作电压（AC.V）分钟 | 500 | 500 | 500 | 380 | 380 | 380 | 380 | 300 | 300 | 250 | 250 |
耐电压（AC.V）分钟 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1500 | 1500 |
绝缘阻抗（MΩ）DC500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1500 | 1500 |
接触阻抗（MΩ）DC1A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 | 3 | 5 | 5 |
焊杯口孔径φ（mm） | 2.4 | 2.4 | 2.4 | 2.4 | 2.1 | 2.1 | 2.1 | 2 | 2 | 1.5 | 1.5 |
接触体孔径φ（mm） | 3.5 | 3.5 | 3.5 | 3.5 | 2.8 | 2.8 | 2.8 | 2.5 | 2.5 | 1.6 | 1.6 |
芯 数 | 16 | 17 | 17M | 19 | 20 | 20M | 24 | 24M | 26 | 31 |
额定电流/ 电压 | 10A-150V | 10A-150V | 10A-150V | 10A-150V | 7A-150V | 7A-150V | 7A-150V | 7A-150V | 7A-150V | 7A-150V |
工作电压（AC.V）分钟 | 250 | 250 | 200 | 200 | 150V | 150V | 150V | 150V | 150V | 150V |
耐电压（AC.V）分钟 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
绝缘阻抗（MΩ）DC500V | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
接触阻抗（MΩ）DC1A | 5 | 5 | 5 | 5 | 8 | 8 | 8 | 8 | 8 | 5/8 |
焊杯口孔径φ（mm） | 1.5 | 1.5 | 1.5 | 1.5 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | 1.5/1.9 |
接触体孔径φ（mm） | 1.6 | 1.6 | 1.6 | 1.6 | 1 | 1 | 1 | 1 | 1 | φ1.6×3 |
